二つ割リング・受足

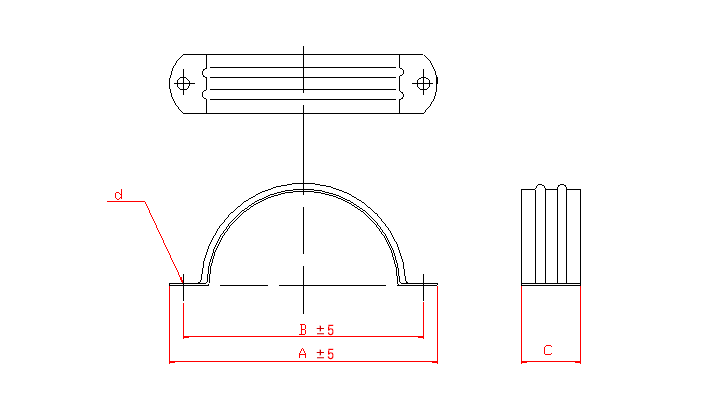

二つ割リング

材料:SUS 430 2B / SUS 304 BA / SUS 316 2B

※ビス・ナットはユニクロ6*25使用 (ご希望によりSUS304使用可能)

口径 t A B C D d(ビス穴)
φ90 0.5 130 110 30 43 φ7
φ100 0.5 140 120 30 48 φ7
φ106 0.5 146 126 30 51 φ7
φ115 0.5 155 135 30 54 φ7
φ120 0.5 160 140 30 58 φ7
φ125 0.5 165 145 30 61 φ7
φ130 0.5 170 150 30 63 φ7
φ140 0.5 180 160 30 68 φ7
φ150 0.5 190 170 30 73 φ7
φ160 0.5 215 190 30 75 φ7
φ180 0.5 230 205 30 88 φ7
φ200 0.5 242 220 30 97 φ7
φ230 0.6 280 255 30 113 φ7
φ250 0.6 300 275 30 123 φ7
φ275 0.6 310 270 30 143 φ7
φ300 0.6 350 330 30 148 φ7
φ330 0.6 380 360 30 163 φ7
φ350 0.6 385 360 30 180 φ7
φ380 0.6 400 375 30 195 φ7
φ400 0.6 420 385 30 210 φ7

ご注文

本製品【材質:SUS430】はインターネットショップからご購入いただくことが可能です。
購入数をご入力いただき、サイズを選択し、[カートに入れる]をクリックしてください。

不明な点がございましたら、お問い合わせフォームよりご連絡ください。


φ200以上のサイズをご希望の方は、お問い合わせフォームよりご連絡ください。

お問い合わせ

※インターネットショップから購入可能な製品の材質は【SUS430】となります。その他の材質(SUS304、316)の製品をお求めの場合は、お問い合わせフォームよりお問い合わせください。

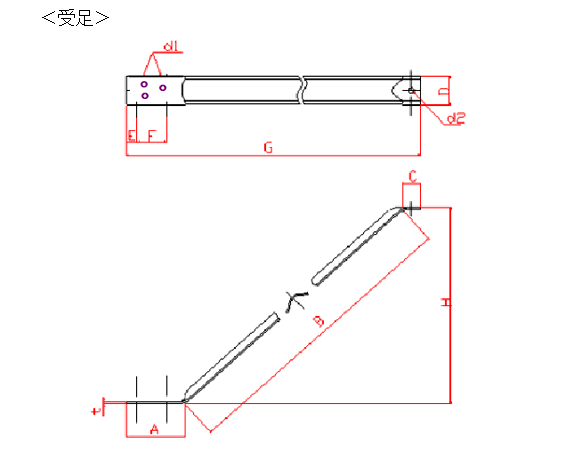

受足

※ビス・ナットはユニクロ6*25使用 (ご希望によりSUS304使用可能)

L 300L 450L 600L 900L
t 0.7 0.7 0.7 0.7
A 60 60 60 60
B 300 450 600 900
C 18 18 18 18
D 30 30 30 30
E 10 10 10 10
F 31 31 31 31
G 281 387 493 705
H 212 318 424 636
d1 φ3.5 φ3.5 φ3.5 φ3.5
d2 φ7 φ7 φ7 φ7

ご注文

本製品【材質:SUS430】はインターネットショップからご購入いただくことが可能です。
購入数をご入力いただき、サイズを選択し、[カートに入れる]をクリックしてください。

不明な点がございましたら、お問い合わせフォームよりご連絡ください。

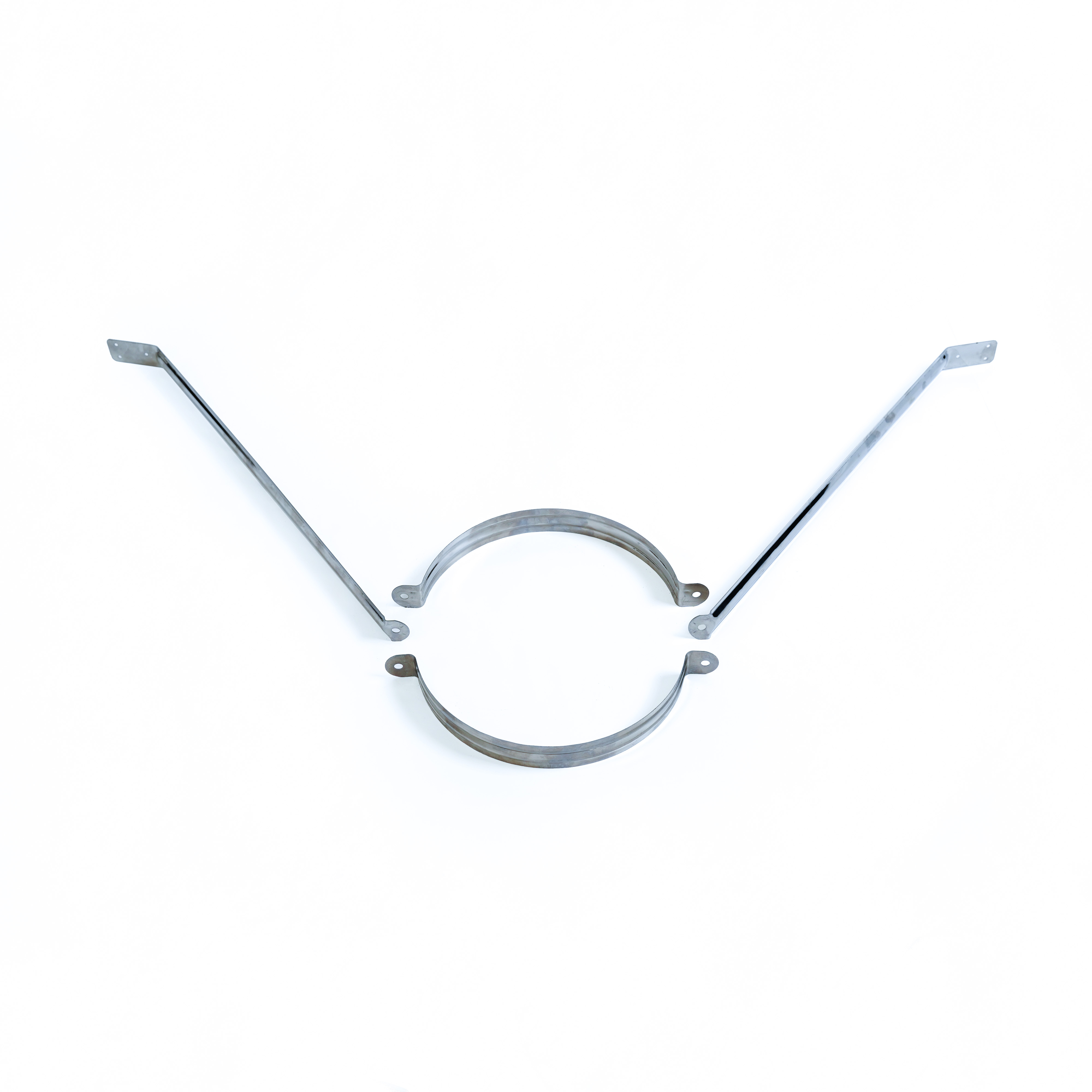

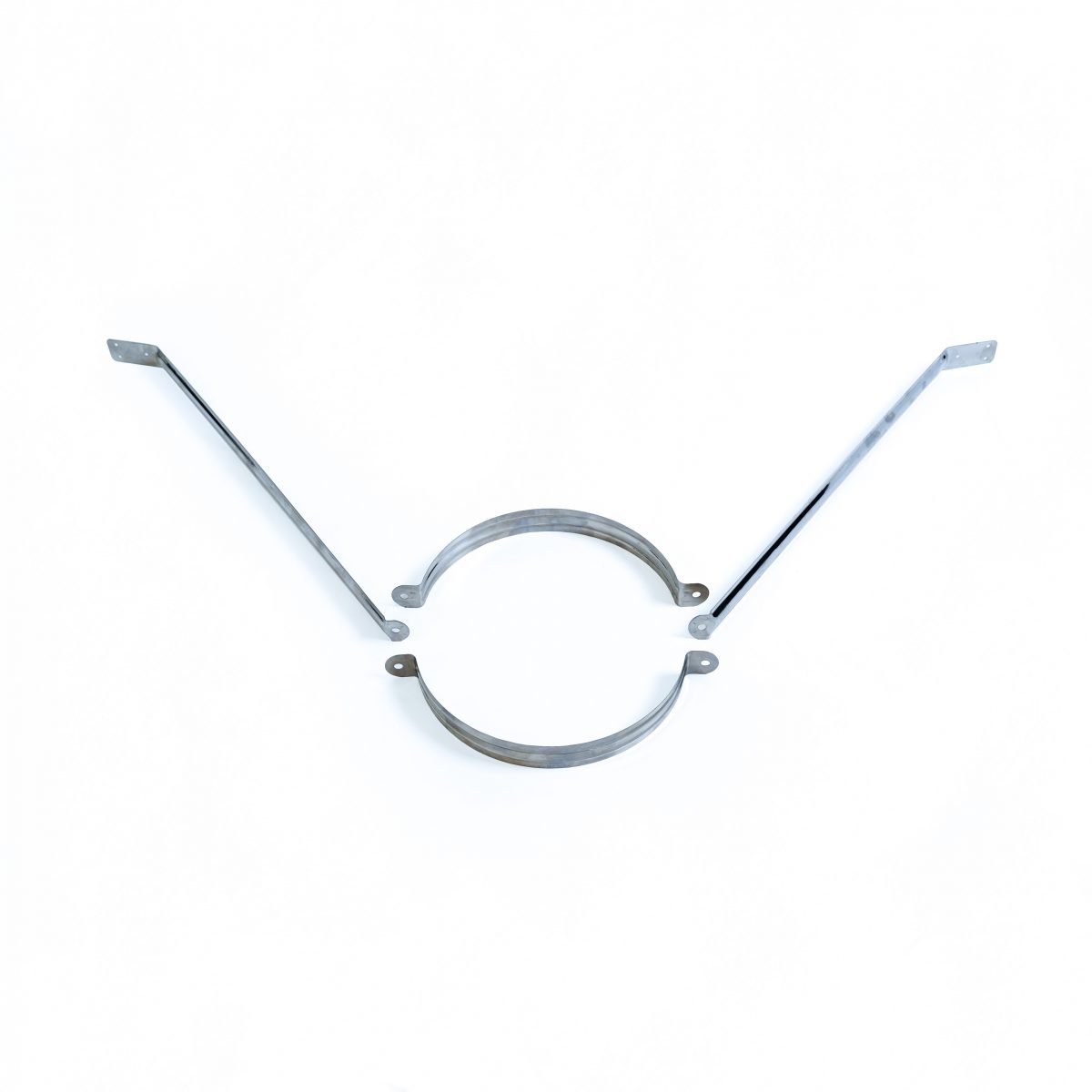

取付金具(二つ割リング+受足300L)

取付金具(二つ割リング+受足450L)

取付金具(二つ割リング+受足600L)

取付金具(二つ割リング+受足900L)

※インターネットショップから購入可能な製品の材質は【SUS430】となります。その他の材質(SUS304、316)の製品をお求めの場合は、お問い合わせフォームよりお問い合わせください。
