L曲型（φ100～150まで）

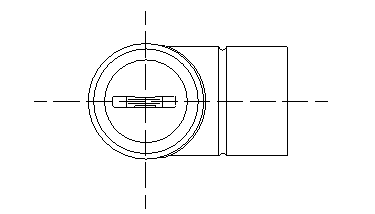

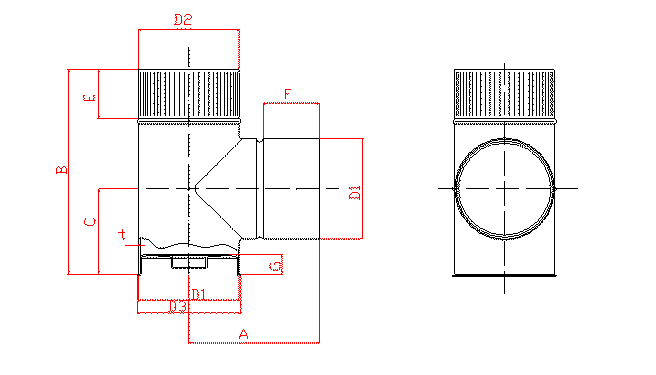

上記図面のフタの形状が口径により違う場合があります。

材料：SUS 430 2B　／　SUS 304 BA　／　SUS 316 2B

口径	ｔ	A	B	C	D1（メス）	D2（オス）	E
φ100	0.3	130	210	75	101	99	50
φ106	0.3	135	210	80	107	105	50
φ110	0.3	140	225	85	111	109	50
φ115	0.3	150	240	90	116	114	60
φ120	0.3	150	240	90	121	119	60
φ125	0.3	170	240	90	126	124	60
φ130	0.3	170	240	90	131	129	60
φ140	0.3	170	280	110	141	139	60
φ150	0.3	170	280	115	151	149	60
φ160	0.4	190	320	130	161	159	75
φ175	0.4	200	340	140	176	174	75
φ180	0.4	200	350	140	181	179	75

本製品【材質：SUS430】はインターネットショップからご購入いただくことが可能です。
購入数をご入力いただき、サイズを選択し、[カートに入れる]をクリックしてください。

不明な点がございましたら、お問い合わせフォームよりご連絡ください。

φ200以上のサイズをご希望の方は、お問い合わせフォームよりご連絡ください。

※インターネットショップから購入可能な製品の材質は【SUS430】となります。その他の材質（SUS304、316）の製品をお求めの場合は、お問い合わせフォームよりお問い合わせください。
